排水トラフを備えた密閉スパイラル砂洗浄機はどのように砂洗浄効率を向上させることができるか

すごいを含む高度な鉱物処理装置を提供します。排水トラフ付き密閉スパイラルサンドワッシャー、骨材の洗浄を改善し、排水を制御し、要求の厳しい産業環境での安定した生産をサポートするように設計されています。この装置は、密閉構造と統合排水システムを組み合わせることで、砂処理プラントでの水の飛散を軽減し、不純物を管理し、洗浄された材料の脱水性を向上させるのに役立ちます。

排水トラフを備えた密閉スパイラル砂洗浄機は、材料の洗浄、不純物の分離、水の除去を 1 回の連続操作で組み合わせるように設計されています。らせん状の搬送機構により砂が洗浄槽内を移動し、水が微細な汚染物質を除去します。密閉構造により飛散や漏れを抑制し、排水トラフにより効率的な排水をサポートします。採掘事業者、骨材生産者、建設資材サプライヤーにとって、適切な構成を選択することで、プロセスの一貫性が向上し、回避可能なメンテナンスが削減され、リソースの有効活用がサポートされます。このガイドでは、その動作原理、主な利点、用途、選択基準、およびメンテナンス要件について説明します。

目次

1. 排水トラフ付き密閉形スパイラルサンドワッシャーとは何ですか?
2. 装置はどのように動作するのですか?
3. 主な設計の特徴と利点
4. 技術仕様とモデルの選択
5. この機器はどこで使用されますか?
6. 適切なサンドワッシャーの選び方
7. 信頼性の高い動作のためのメンテナンス方法
8. よくある質問
9. 結論

排水トラフ付き密閉形スパイラルサンドワッシャーとは何ですか?

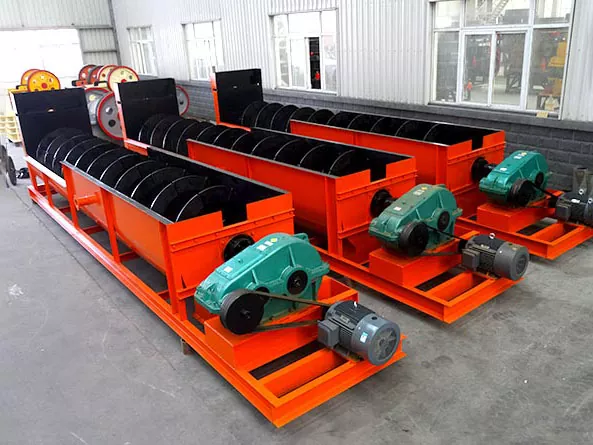

排水トラフ付き密閉スパイラル砂洗浄機は、不要な粘土、シルト、塵、その他の微細な不純物を除去して砂や骨材を洗浄するために使用される工業用機器です。回転スパイラルアセンブリ、洗浄トラフ、シール構造、専用の排水装置を組み合わせて、連続的な材料処理をサポートします。

主に骨材のすすぎに重点を置いた基本的な洗浄ユニットとは異なり、この統合設計では水の封じ込めと排出も考慮されています。密閉された本体は水の飛沫の外側への広がりを制限するのに役立ち、排水トラフは水の除去のための制御されたルートを提供します。これらの機能を組み合わせることで、ハウスキーピングが向上し、洗濯エリアの管理が容易になります。

この装置は、一貫した骨材品質、信頼性の高い操作、効率的な水管理が重要な砂生産ラインに特に適しています。ただし、最終的な洗浄と脱水の結果は、供給特性、水流、操作設定、および全体的なプロセス構成によって異なります。

より広範な機器の概要については、EPIC の鉱物処理機械および関連する密閉スパイラル サンド ウォッシャーの製品情報をご覧ください。

装置はどのように動作するのですか?

動作原理は、機械的撹拌、水洗浄、スパイラル搬送、制御された排水を組み合わせたものです。具体的な構成はさまざまですが、一般的な操作プロセスはいくつかの段階を経ます。

1. 供給材料が洗浄トラフに入る

砂と骨材の飼料は制御された速度で洗浄ゾーンに入ります。適切な飼料の準備は、大きすぎる石、過剰な粘土の塊、または制御されていない材料の急増が洗浄プロセスを妨げるのを防ぐのに役立ちます。

2. スパイラル回転で不純物をほぐす

回転するスパイラルブレードが材料を撹拌し、トラフを通して材料を搬送します。粒子と洗浄水が接触すると、表面のほこり、粘土、その他の不要な微粒子が除去されます。また、スパイラルは材料の動きを維持し、断続的なバッチ洗浄ではなく連続処理をサポートします。

3. 汚染水は分離される

洗浄が続くと、微細な浮遊粒子が水とともに指定されたオーバーフローまたは排出ルートに向かって移動する可能性があります。洗浄が不十分だと砂の上に汚染物質が残る可能性があり、過度の乱流では使用可能な微粒子の損失が増加する可能性があるため、正しい水位と操作設定が重要です。

4. 排水トラフが水の除去をサポート

排水トラフは、排水のための定められた経路を提供します。その構成は洗浄水の動きを管理するのに役立ち、装置の周囲に制御されずに溜まるのを減らします。プラントの設計に応じて、排出水は沈殿タンクまたは適切な水処理およびリサイクル システムに送られる場合があります。

5. 洗浄された砂が排出される

スパイラルは、洗浄された材料を排出端に向かって前進させます。得られた砂は、生産ラインの要求に応じて、備蓄、ふるい分け、さらなる脱水、または次の処理段階に進むことができます。

完全なプロセスは、供給速度、スパイラル速度、給水、オーバーフローレベル、排水条件の調整された制御に依存します。これらの要素は個別に調整するのではなく、一緒に評価する必要があります。

主な設計の特徴と利点

排水トラフを備えた密閉スパイラルサンドワッシャーの価値は、その構造上の特徴が実際の生産上の課題にどのように対処するかにあります。

密閉構造による現場管理の向上

密閉設計により水を封じ込め、動作コンポーネントへの飛散を制限します。これにより、作業エリアがよりきれいになり、湿った堆積物の広がりが軽減されます。実際の封じ込め性能は、シールの品質、取り付け精度、動作中のコンポーネントの状態によって異なります。

制御された排出のための統合された排水

専用の排水トラフは、水を洗濯ゾーンから遠ざけるのに役立ちます。適切に設計および維持されれば、滞留水が減少し、廃水を沈殿施設または処理施設に誘導することが容易になります。

連続処理用スパイラル搬送

スパイラル機構は、撹拌と材料輸送を組み合わせたものです。この構成により、連続的なワークフローがサポートされ、洗浄ステージ内で基本的な搬送を実行するための別個の機器の必要性を減らすことができます。

研磨材用の耐摩耗性コンポーネント

砂や砕石により、スパイラルブレード、トラフ表面、その他の材料と接触するコンポーネントが徐々に摩耗する可能性があります。重要な領域に耐摩耗性材料を使用すると、サービス間隔を延長するのに役立ちますが、適切な材料仕様は粒子の硬度、摩耗性、および動作条件によって異なります。

調整可能な水位制御

調整可能なオーバーフローコンポーネントが提供されている場合、オペレーターはさまざまな供給材料に合わせて洗浄条件を調整できます。正しく調整することで、不純物の除去、製品の回収、排水のバランスを保つことができます。

• プロセス統合の改善:洗浄、搬送、排水を1つのシステムで連携させます。
• より良い水管理:制御された排出により、組織的な廃水収集がサポートされます。
• 家事の負担が軽減されます:効果的な封じ込めは、周囲の飛沫や堆積物の堆積を制限するのに役立ちます。
• 柔軟な生産計画:異なるモデル構成は、異なるスループット要件に対応できます。
• より一貫した動作:適切な動作設定は、長期にわたって製品の品質を安定させるのに役立ちます。

技術仕様とモデルの選択

適切なマシンを選択するには、その容量と構成を目的のアプリケーションに適合させる必要があります。 EPIC では、さまざまな生産規模や材料タイプに応じたいくつかのモデル オプションをリストしています。次の表は、排水トラフ付き密閉スパイラル砂洗浄機について公開されているモデル情報をまとめたものです。

重要：上記の容量はメーカーがリストしたモデル範囲であり、すべての材料の生産速度を保証するものではありません。実際の処理量は、飼料の濃度、粘土含有量、水分、給水、操作条件、および必要な製品品質によって異なります。最終的な機器を選択する前に、該当する仕様を EPIC に確認してください。

モーターの出力だけで購入を決めることはできません。供給特性、トラフ寸法、水管理、プロセスレイアウトが不適切な場合、モーターが大きいからといって自動的に洗浄性能が向上するとは限りません。

この機器はどこで使用されますか?

排水トラフを備えた密閉スパイラル砂洗浄機は、よりきれいな骨材と制御された洗浄水の処理を必要とするさまざまな産業作業に検討できます。

建設砂と骨材の生産

コンクリート、モルタル、石材、その他の建築材料に使用される砂は、不要な粘土や微細な汚染物質を減らすために洗浄が必要な場合があります。適切な洗浄レベルは骨材の仕様と最終用途の要件によって異なります。

採掘と鉱物加工

採掘作業では、その後の処理の前に、鉱物含有物質から表面の不純物を除去するためにスパイラル洗浄装置を使用する場合があります。供給組成と下流の分離要件は、洗浄構成の選択の指針となります。

道路およびインフラプロジェクト

道路建設、堤防の準備、その他のインフラプロジェクトでは、多くの場合、清浄度や等級が管理された骨材が使用されます。洗浄装置は、適切に設計された生産ラインに統合されると、適切な材料の準備をサポートできます。

水力発電と水工学

水力発電施設、ダム、水保全プロジェクトでは、大量の加工済みの砂や石が必要になる場合があります。適切な洗浄システムは、プロジェクト固有の材料要件に合わせて骨材を準備するのに役立ちます。

再生骨材処理

リサイクルされた骨材が再利用に適している場合、洗浄は付着した微粒子や表面汚染物質を除去するのに役立ちます。リサイクルされた飼料は大幅に異なる可能性があるため、期待されるパフォーマンスを決定する前にテストとプロセスの検証を行うことをお勧めします。

すべての用途において、機器の選択は、地域の環境要件、廃水処理能力、最終製品の特性を考慮する必要があります。

適切なサンドワッシャーの選び方

適切なモデルとは、不必要な運用コストやプロセスのボトルネックを生じさせることなく、サイトの生産目標を達成できるモデルです。排水トラフ付き密閉スパイラル砂洗浄機を購入する前に、次の要素を評価してください。

1. 必要なスループット:予想される時間当たりの供給速度を計算し、公称最大容量のみに依存するのではなく、現実的な動作変動を考慮します。
2. 飼料の特徴:粒度分布、粘土含有量、材料の硬度、微粒子の割合を特定します。
3. 製品要件:許容可能な清浄度、等級、残留水分、および該当する顧客または業界の仕様を定義します。
4. 水の入手可能性:利用可能な流量、水質、供給の安定性、水の再利用可能性を確認します。
5. 排水および廃水の処理:トラフ排出が現場の沈殿、浄化、または処理システムに効果的に接続されていることを確認してください。
6. 設置条件：利用可能な設置面積、基礎要件、供給高さ、排出高さ、メンテナンスアクセスを確認してください。
7. 運用および保守コスト:エネルギー消費、摩耗部品、潤滑、検査頻度、サービスの利用しやすさを考慮してください。
8. サプライヤーサポート:技術文書、スペアパーツの入手可能性、試運転支援、アフターサービスの取り決めを確認します。

より正確な推奨事項を得るには、代表的な飼料サンプル、目標容量、予想される製品仕様、および基本的なプロセス フロー図をサプライヤーに提供してください。これらの詳細は、エンジニアがシングル スパイラル構成とダブル スパイラル構成のどちらがより適切であるかを評価するのに役立ちます。

信頼性の高い動作のためのメンテナンス方法

定期的なメンテナンスは、避けられないダウンタイムや早期の摩耗から洗浄システムを保護するのに役立ちます。構造化された検査計画は、装置が長時間シフトで稼働する場合や、研磨性の高い材料を処理する場合に特に重要です。

• シール部品を検査します。損傷、接続の緩み、漏れの兆候がないか確認し、必要に応じて摩耗したコンポーネントを交換します。
• 排水溝を掃除します。堆積物によって水の流れが制限される前に、蓄積した堆積物や異物を取り除きます。
• スパイラルブレードの摩耗を監視します。ブレードやその他の材料との接触面に不均一な摩耗、変形、損傷がないかどうかを検査します。
• ドライブ システムを確認します。ギアボックスの検査、潤滑、調整、および留め具のチェックについては、製造元の指示に従ってください。
• 動作条件を観察してください。異音、振動、モータ負荷の上昇、材料の吐出量の変化などを調査してください。
• 洗濯槽を清潔に保ちます。材料が過剰に蓄積して有効な動作スペースが減少するのを防ぎます。
• メンテナンス活動を記録します。検査結果、交換部品、稼働時間、再発する障害を追跡して、予防保守をサポートします。

清掃、検査、または修理を行う前に、電源を切り離し、現場のロックアウトおよび安全手順に従ってください。装置の動作中は、移動中の機械に手を入れたり、保護装置を取り外したりしないでください。

メンテナンスの間隔は、一般的なスケジュールではなく、メーカーの推奨事項、稼働時間、材料の磨耗性、および実際の現場の条件に基づいて決定する必要があります。

よくある質問

1. 排水トラフ付き密閉スパイラル砂洗浄機の主な目的は何ですか?

その主な目的は、統合システム内で砂と骨材を洗浄し、不要な微粒子を分離し、材料を搬送し、排水を管理することです。密閉構造は飛散を抑制するのに役立ち、排水トラフは水を除去するための明確なルートを提供します。

2. 密閉構造は砂処理プラントにどのようなメリットをもたらしますか?

密閉構造により、機器周囲への飛び散りや水漏れを軽減します。これにより、機械が正しく設置され、シールが維持されていれば、清掃が改善され、湿った堆積物の拡散が制限されます。

3. この装置はさまざまな種類の砂を処理できますか?

モデルが異なれば、さまざまな生産規模や材料特性に対応できます。ただし、最適な構成は、粒子サイズ、粘土含有量、研磨性、ターゲットの清浄度、および必要な処理能力によって異なります。ご注文前にメーカーにて適合をご確認下さい。

4. 排水トラフを使用すると、廃水処理が不要になりますか?

いいえ、排水トラフは排水を集めて直接排水するのに役立ちますが、すべての懸濁物質を自動的に除去したり、水を直接排水に適した状態にしたりするわけではありません。沈降タンク、清澄装置、リサイクルシステム、またはその他の処理プロセスが必要になる場合があります。

5. オペレーターは洗浄中の砂の損失をどのように減らすことができますか?

オペレーターは、供給速度、水流、スパイラル速度、オーバーフロー設定のバランスを取る必要があります。過度の乱流または不適切な排出条件により、使用可能な微粒子が廃水とともに持ち去られる可能性があります。材料のテストと定期的なモニタリングは、適切な設定を確立するのに役立ちます。

6. 正しいモデルを選択するにはどのような情報が必要ですか?

必要な処理量、供給粒子サイズ、粘土含有量、材料の種類、対象製品の仕様、利用可能な水の供給、および設置条件を提供します。プロセスフロー図と代表的な材料サンプルにより、機器の推奨精度をさらに向上させることができます。

7. 密閉スパイラルサンドワッシャーにはどのようなメンテナンスが必要ですか?

通常の定期メンテナンスには、シールの検査、排水トラフの清掃、スパイラルブレードの摩耗のチェック、マニュアルに従って駆動システムに潤滑油を供給すること、および振動と動作負荷の監視が含まれます。モデル固有の要件については、メーカーのメンテナンス スケジュールに従ってください。

8. EPIC は機器の選択と技術サポートを支援できますか?

はい。 EPIC が公開している製品情報には、機器の選択、プロセス計画、設置および試運転のガイダンス、オペレーターのトレーニング、およびアフターサービスのサポートが記載されています。購入者は、プロジェクトに必要なサービスの範囲、可用性、および条件を確認する必要があります。

結論

排水トラフを備えた密閉スパイラル砂洗浄機は、効果的な不純物の除去、制御された排水、信頼性の高い連続運転が優先される砂洗浄および骨材処理ラインにおいて貴重なコンポーネントとなります。シーリング、スパイラル搬送、排水を組み合わせた設計により、水の飛沫、堆積物の蓄積、マテリアルハンドリングに関連する実際的な課題に対処できます。ただし、信頼性の高いパフォーマンスは、最終的には、適切なモデルの選択、供給材料に合わせた動作条件、および機器の適切なメンテナンスに依存します。

すごい は、さまざまな砂や石の処理要件に対応する複数のモデル構成を提供します。新しい生産ラインを計画している場合、または既存の洗浄システムをアップグレードする場合は、お問い合わせ飼料材料、目標容量、水管理要件、設置条件について話し合うことができます。当社のチームは、適切な機器のオプションを評価し、砂洗浄プロジェクトの実用的なソリューションを特定するお手伝いをいたします。
