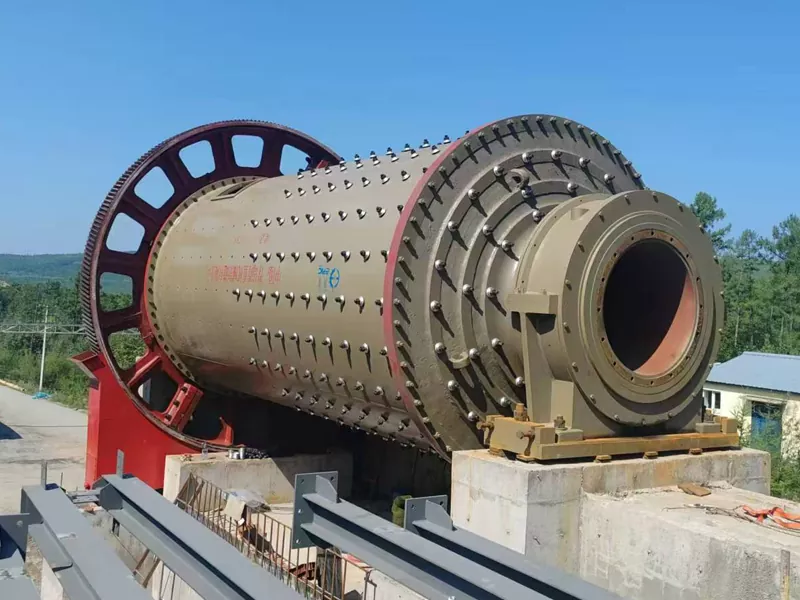

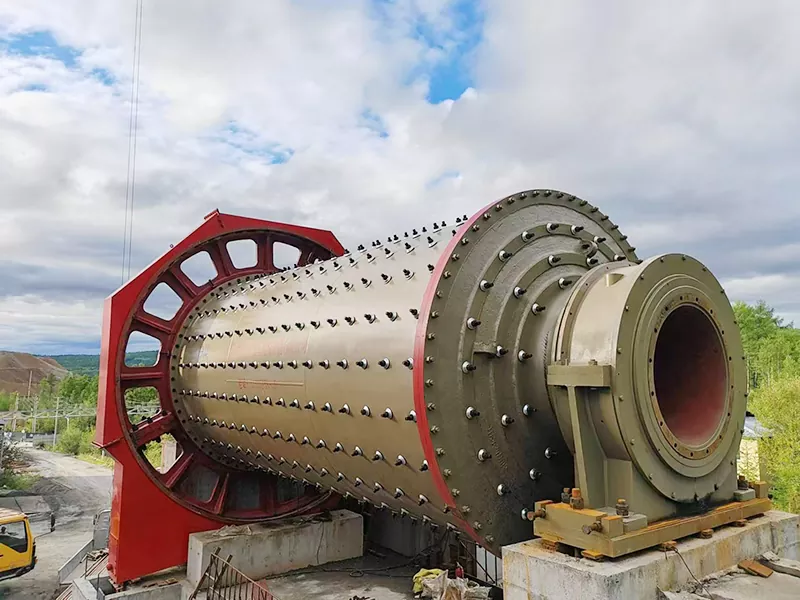

省エネグレートボールミル

省エネグレートボールミルは専門メーカーによって供給されています--すごい、粗い鉱石を粉砕するための信頼性の高い高性能ソリューションを提供します。このボールミルは、トップの輸出製品として、先進技術、エネルギー効率、堅牢な構造を統合し、現代の鉱物処理の需要に応えます。

製品パラメータ

当社のグレートボールミルを選ぶ理由

アプリケーション

· 金、銅、鉄、その他の非鉄および鉄の採掘作業における鉱石の粗粉砕。

· 高スループットと均一な粒子サイズを必要とする大規模鉱物処理プラントに適しています。

· 湿式と乾式の両方の研削プロセスで使用され、柔軟性と効率が向上します。

グレートボールミルの仕組み

すごい グレート ボール ミルは、伝達装置を介してゆっくりと回転します。材料はシリンダーの供給端から供給されます。内部では鋼球が材料に衝撃を与え、自己研磨を促進します。連続供給により、材料が排出端に向かって駆動されます。グリッドプレートが鋼球の排出を防ぎながら鉱石を押し出し、過剰な粉砕を最小限に抑えます。両端の転がり軸受が滑り軸受に代わって、エネルギー消費を大幅に削減します。

動作中の主な機能:

1. 溝付き環状ライナーはボールと鉱石の接触面を最大化し、研削効率を向上させます。

2. 大型複列自動調心ころ軸受により、始動抵抗と摩擦が軽減されます。

3. オイルミスト潤滑により、ギアの継続的かつ信頼性の高い動作が保証されます。

4.最大160t/hの大生産能力向けに設計されています。

5. 柔軟な設置: 小型ユニット（直径 2.1 メートル未満）は、土木建設に便利な一体型フレームを採用しています。

省エネのメリット

· 最適化された研削効果:

波形ライナーが材料を持ち上げ、エネルギーを削減しながら研削を強化します。

· 運用コストの削減:

省エネグレートボールミルの転がり軸受は摩擦を軽減し、20～30% のエネルギーを節約します。

· 生産性の向上:

大きな排出ポートと制御された過剰研削により、生産性が向上します。

· メンテナンスが容易:

オイルミスト潤滑とモジュール式コンポーネントによりメンテナンスが簡素化されます。

市場の代替品との比較

· EPIC の省エネ設計は、過剰粉砕を最小限に抑えることで、従来のオーバーフロー ボール ミルよりも優れた性能を発揮します。

· 世界への輸出は、さまざまな種類の鉱物に対する製品の適応性と性能を実証しています。

· 特定のプロジェクトのニーズに合わせてカスタマイズ可能なオプションにより、粒子サイズと粉砕効率を正確に制御できます。

プロジェクト事例

東南アジアの鉱物処理工場では、粗い金鉱石のための信頼できる粉砕ソリューションが必要でした。既存のオーバーフローミルは材料を過剰に粉砕し、高いエネルギー消費と不均一な粒子サイズを引き起こしていました。彼らは、それに代わるものとして EPIC の Grate Ball Mill を選択しました。

現場検証

出荷前に、クライアントの技術チームが EPIC の青島工場を訪れ、工場を検査しました。彼らは 3 つのことに焦点を当てました: 火格子プレート排出システム (粗い鉱石を通過させながら鋼球の流出を防ぐことを確認するため)、溝付き環状ライナーの取り付け (ボール鉱石の接触面を確認するため)、ガース ギアとメイン ベアリングのオイル ミスト潤滑システムです。チームはまた、シリンダーの溶接品質と大型複列自動調心ころ軸受の組み立て公差も見直しました。

結果

受領後、ミルは出荷され、現場で試運転されました。クライアントは、以前のオーバーフローミルと比較して、安定した動作、一貫した排出粒子サイズ、およびエネルギー消費量の目に見える削減を報告しました。このプロジェクトでは、粗鉱石粉砕の場合、火格子排出設計により過剰粉砕が最小限に抑えられ、回路全体の効率が向上することが確認されました。

すごいを選ぶ理由

1. 粗粉砕装置に特化

すごいは 1988 年以来粉砕機を製造しており、製品ラインはグレート ボール ミル、オーバーフロー ボール ミル、自生ミル、ロッド ミル、撹拌ミルをカバーしています。粗粉砕回路の場合、当社のエンジニアリングチームは、排出方法、ライナーのプロファイル、ベアリングのタイプが粒度分布とエネルギー消費にどのような影響を与えるかを理解しており、それに応じて各ミルを構成しています。

2. 自社開発の転がり軸受技術

当社の省エネ型グレートボールミルは、滑り軸受の代わりに大型複列自動調心ころ軸受を使用しています。このデザインはアドオンではありません。それは最初からミル構造に組み込まれ、ベアリングシートの加工、シャフトの位置合わせ、潤滑のルーティングをカバーします。その結果、エネルギー消費量が 20 ～ 30% 削減され、始動が容易になります。

3. 溝付き環状ライナー — EPIC による設計、鋳造、取り付け

溝付き環状ライナーは EPIC 独自の図面に基づいて製造され、当社のワークショップで取り付けられます。当社は溝のプロファイル、材料の硬度、およびはめあい公差を制御するため、ライナーは一貫したボールと鉱石の接触と予測可能な摩耗寿命を実現します。交換用ライナーもアフターサービスに対応しております。

4. 本格的な生産能力

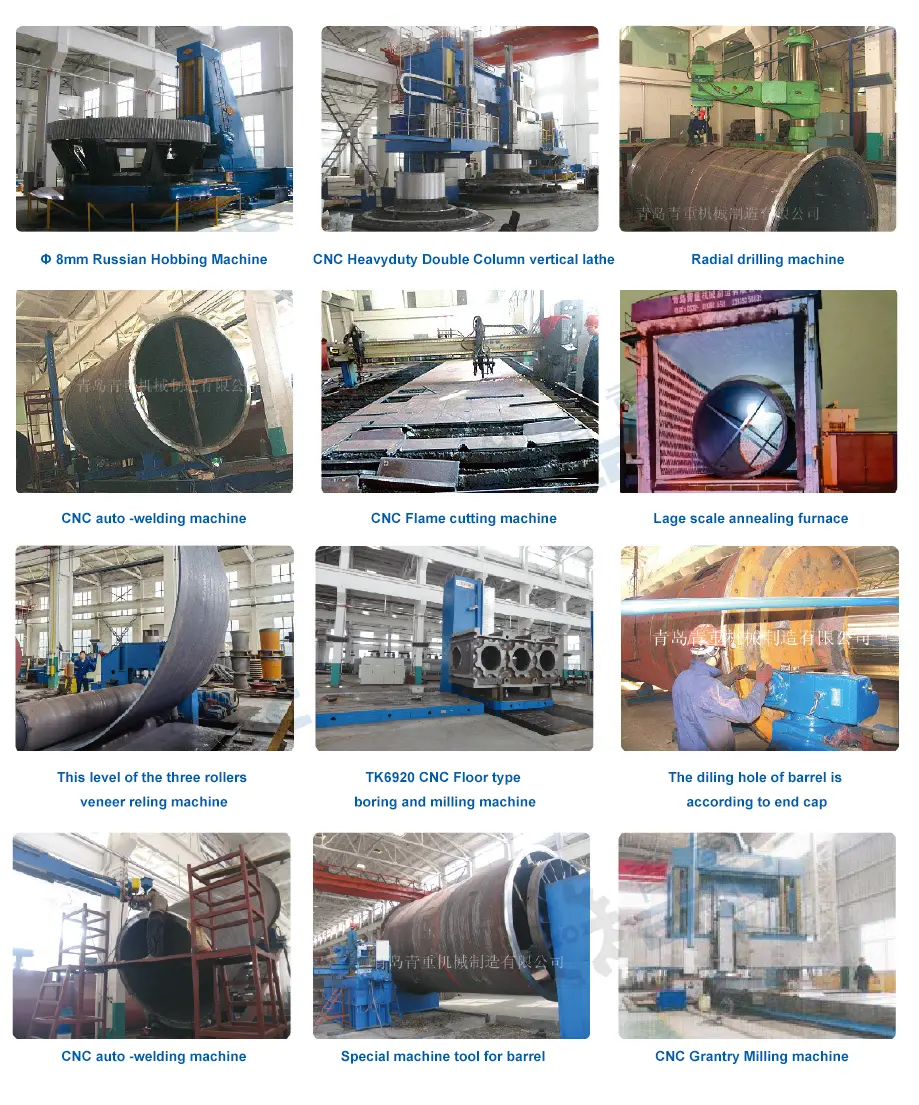

すごい の青島生産拠点は、鋳造、機械加工、溶接、組み立て、テストをカバーしています。最大シリンダー直径 5.5 m、メインモーター出力 5,200 kW のグレートボールミルは社内で製造されており、生産能力データは工場で検証可能です。

5. 海外プロジェクト経験

すごい の粉砕機は、東南アジア、南米、アフリカ、中東、中央アジアに輸出されています。当社の国際的なビジネスチームと技術チームが、モデルの選択、カスタマイズ、工場検査から設置指導、長期メンテナンスに至るまで、海外プロジェクトをサポートします。

6. 工場検査へようこそ

海外の顧客は、EPIC の青島工場を訪問して、出荷前に火格子プレート排出システム、溝付きアニュラーライナー、オイルミスト潤滑システム、シリンダー溶接、ベアリングアセンブリを検査することができます。技術的な話では、鉱石の種類、供給サイズ、目標粒子サイズ、処理量、設置ガイダンス、長期メンテナンスがカバーされます。

7. 粗研削回路のカスタマイズ

すべての粗粉砕プロジェクトには、異なる鉱石の特性、供給サイズ、ターゲット粒子サイズがあります。 EPIC は、プロジェクト パラメータに基づいて、シリンダー サイズ、ライナー プロファイル、ベアリング タイプ、ドライブ構成、制御システム、排出ポート設計をカバーするカスタマイズされた構成を提供します。

8. スペアパーツとアフターサポート

すごい は、ミルの全耐用年数にわたって、ライナー、火格子プレート、ベアリング、ギア、その他の摩耗部品を供給します。カスタム パターンは再注文用にファイルされます。長期の顧客は、スペアパーツや技術サポートに関するサービスを優先的に受けられます。

よくある質問

Q1: グレートボールミルとオーバーフローボールミルの違いは何ですか?

火格子ボールミルは、排出端の火格子プレートを通して材料を排出します。この火格子プレートは、粗い鉱石を通過させながら鋼球を保持します。オーバーフローボールミルは、スラリーレベルに応じて中空シャフトからスラリーを吐出します。グレートミルは粗粉砕に適しており、過剰な粉砕を減らします。オーバーフローミルは細かい粉砕に適しています。

Q2: グレートボールミルは何に使用されますか?

鉱物加工工場での鉱石の粗粉砕、特に金、銅、鉄、その他の鉄鉱石および非鉄鉱石の粉砕に使用されます。高スループット (最大 160 t/h) と均一な粒子サイズを必要とする大規模プラントに適しており、湿式粉砕回路と乾式粉砕回路の両方で動作します。

Q3: 火格子板はどのようにして鋼球の排出を防ぐのですか？

火格子プレートには鋼球よりも小さいが、鉱石粒子が通過するには十分な大きさのスロットがあります。ミルが回転すると、鉱石は連続供給によってスロットに押し込まれますが、鋼球はシリンダー内に残り、さらに粉砕されます。この設計により、過剰な粉砕が最小限に抑えられ、粉砕メディアがミル内に保持されます。

Q4: EPIC のグレート ボール ミルの能力範囲はどれくらいですか?

標準モデルは最大160t/hまで対応します。 EPIC は、高処理量の鉱物処理プラント向けのより大型のモデルも提供しています。プロジェクト固有の生産能力については、鉱石の種類、供給サイズ、目標粒子サイズ、必要な生産量をお送りください。当社のエンジニアが適切なモデルを推奨します。

Q5: 転がり軸受の設計によりどのくらいのエネルギーが節約できますか?

従来の滑り軸受を大型の複列自動調心ころ軸受に置き換えることにより、起動抵抗と摩擦を低減し、エネルギー消費量を20～30％削減します。また、始動トルクも低下するため、始動がよりスムーズになり、モーターやトランスミッションシステムへのストレスが軽減されます。

Q6: 溝付き環状ライナーとは何ですか?なぜ重要ですか?

溝付き環状ライナーは、シリンダーの内側に取​​り付けられた波形のライナー プレートです。その溝により、粉砕媒体と鉱石の間の接触面が増加し、ミル内での材料の持ち上げが向上します。これにより、粉砕効率が向上し、粒度制御が向上し、鉱石 1 トンあたりのエネルギー消費量が削減されます。

Q7: EPIC のグレートボールミルと通常のボールミルの違いは何ですか?

すごい のグレート ボール ミルは、滑りベアリングの代わりに転がりベアリング、フラット ライナーの代わりに溝付き環状ライナー、および手動潤滑の代わりにオイル ミスト潤滑システムを使用しています。これら 3 つの変更により、通常のボールミルと比較して 20 ～ 30% のエネルギー節約、より高いスループット、およびより少ないメンテナンスが実現します。

Q8: 特定の鉱石タイプまたはプロジェクトに合わせてミルをカスタマイズできますか?

はい。 EPIC は、鉱石の種類、供給サイズ、ターゲット粒子サイズ、スループット、現場の高度、電源、設置条件に基づいてカスタマイズされたソリューションを提供します。カスタム オプションには、シリンダー サイズ、ライナー プロファイル、ベアリング タイプ、ドライブ構成および制御システムに加えて、オンサイト設置ガイダンスおよび長期メンテナンス サポートが含まれます。

Q9: グレートボールミルの設置要件は何ですか?

シリンダー直径が 2.1 m 未満のユニットの場合、EPIC は土木建設を簡素化し、設置時間を短縮する一体型フレーム設計を採用しています。より大きなユニットの場合は、別のベースが使用されます。 EPIC は、海外プロジェクトの設置図面、現地指導、試運転サポートを提供します。

Q10: 納期はどれくらいですか?また見積もりはどのように入手すればよいですか?

標準リードタイムは、モデルと注文数量に応じて、通常 30 ～ 60 日です。見積りを取得するには、鉱石の種類、供給サイズ、ターゲット粒子サイズ、必要な容量（t/h）、現場の条件、電源をお送りください。当社のエンジニアリングチームが適切なモデルを推奨し、完全な見積もりを提供します。

Q11: 海外の顧客は出荷前に工場を検査できますか?

はい。 EPIC は、出荷前の現地工場検査と機器の受け入れのため、海外の顧客が青島生産拠点を訪問することを歓迎しています。お客様は、火格子プレート排出システム、溝付き環状ライナー、オイルミスト潤滑システム、シリンダー溶接、ベアリングアセンブリをレビューできます。技術的な話では、鉱石の種類、供給サイズ、目標粒子サイズ、処理量、設置ガイダンス、長期メンテナンスがカバーされます。

Q12: 他のサプライヤーではなく EPIC のグレート ボール ミルを選択する理由は何ですか?

すごい は、数十年にわたる粉砕機設計の専門エンジニアリングを持ち、耐久性のある材料と厳格な品質管理を使用し、コンサルティング、設置指導、アフターサービスを提供します。省エネグレートボールミルは、転がり軸受技術、溝付き環状ライナー設計、およびオイルミスト潤滑を組み合わせて、20 ～ 30% のエネルギー節約、最大 160 t/h の処理能力、および粗鉱石粉砕の信頼性の高い長期性能を実現します。

特典の概要

· エネルギー消費を抑えた高効率研削。

· 長期間の運用に耐える堅牢で耐久性のある設計。

· メンテナンスが簡単で信頼性の高い潤滑システム。

· 運用要件を満たす柔軟なサイジング オプション。

· 費用対効果の高い高品質の鉱物処理装置を求める世界中のバイヤーにとって理想的な選択肢です。

すごい グレート ボール ミルは、高度な粉砕技術、優れたエンジニアリング、および世界的な輸出専門知識の集大成です。既存のプラントをアップグレードする場合でも、新しい鉱物処理ラインを構築する場合でも、このボールミルは最大の生産量、エネルギー効率、長期的な運用信頼性を保証します。お問い合わせを歓迎します!
