鉄除去装置は、コストのかかる汚染やダウンタイムをどのように防ぐことができるのでしょうか?

記事の概要

金属汚染は、製品の品質を損ない、下流の機械に損傷を与え、計画外のシャットダウンを引き起こす可能性がある「静かな」問題の 1 つです。採掘された鉱石、骨材、粉末、リサイクル材料、またはバルク商品を扱うかどうかに関係なく、原材料の調達、輸送、破砕、運搬、さらには自社ライン内の摩耗部品など、さまざまな時点で漂遊鉄がプロセスに混入する可能性があります。

このガイドでは、次の内容について説明します除鉄装置機能、それによって解決される問題点、最も一般的な機器の種類、材料とスループットに適した構成を選択する方法。また、実践的な取り付けのヒント、予期せぬ事態を減らすメンテナンス ルーチン、自信を持ってオプションを比較するのに役立つ FAQ も記載されています。

目次

• 除鉄装置とは何ですか？
• どの問題点を解決しますか?
• どこで最もよく使われますか?
• 一般的な除鉄装置の種類
• 適切なシステムを選択する方法
• 配置と取り付けのヒント
• 実際にダウンタイムを防ぐメンテナンス
• 実用的なワークフローの例
• サプライヤーの選択と長期的なソリューションの構築
• よくある質問

概要

1. 鉄除去装置とその対象となる汚染源を定義する
2. 汚染を実際の運用上の損失に結び付ける: 不良品、損傷、ダウンタイム、安全上のリスク
3. 主要な機器の種類と代表的な用途を比較する
4. 材質、サイズ、水分、プロセスレイアウトに基づいた選択チェックリストを提供します
5. 配置とメンテナンスの実践を共有して、長期にわたって安定したパフォーマンスを維持します
6. シンプルなワークフローとサプライヤー評価フレームワークで仕上げる

除鉄装置とは何ですか？

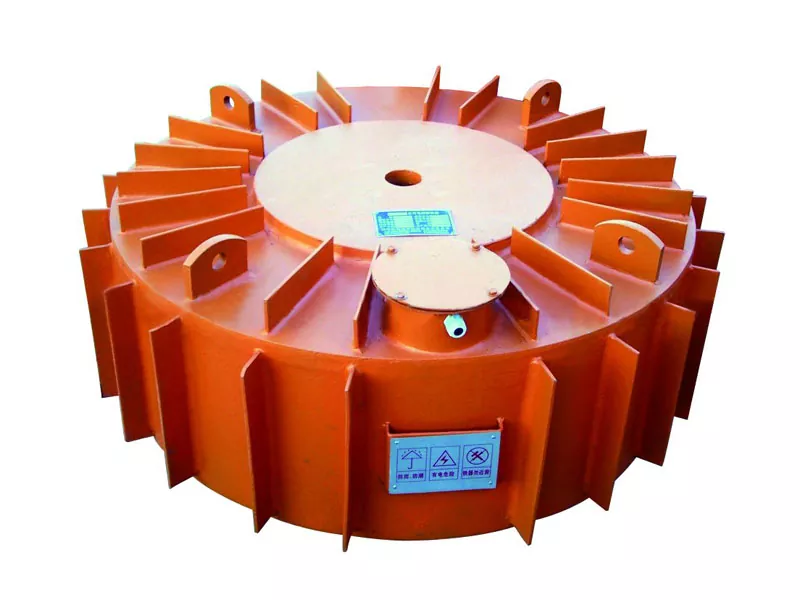

鉄除去装置は、プロセスラインを通過するバルク材料から不要な鉄金属 (場合によっては非鉄金属) を検出、捕捉、分離するように設計された産業用装置のカテゴリです。わかりやすく言うと、「謎の金属」が下流へ移動して、高額なトラブルを引き起こす可能性があるのを阻止します。

対象となる汚染物質には通常、次のものが含まれます。

• トランプアイアン:ボルト、釘、ワイヤー、鉄筋の破片、壊れた工具
• 摩耗粉:クラッシャー、ミル、シュート、またはライナーによって生成された鉄の破片
• 埋め込まれた金属:原料積載物に金属片が混入
• 鉄の微粒子:純度や最終的な外観に影響を与える可能性のある鉄粉

ほとんどのシステムは、磁力 (永久磁石または電磁石) または検出 + 拒否 (ダイバーターと組み合わせた金属探知機) を使用します。最適な選択は、材料の特性と汚染リスクが最も高い場所によって異なります。

どの問題点を解決しますか?

突然のシャットダウンについて説明しなければならなかったことがあれば、すでにご存知でしょうが、金属汚染が「小さい」ことはほとんどありません。一度に複数の問題に広がる傾向があります。

• 機器の損傷:トランプアイロンは、クラッシャー プレート、スナップ ベルト、ジャム フィーダー、およびスカー スクリュー コンベアに亀裂を入れる可能性があります。
• 計画外のダウンタイム:金属詰まりが 1 つ発生すると、生産が停止し、清掃作業が発生し、納品が遅れる可能性があります。
• 製品の品質の問題:鉄粒子は粉末を変色させ、不純物レベルを増加させ、バッチの不合格を引き起こす可能性があります。
• 安全上のリスク:金属片は高速機器の近くで飛来物になったり、極端な場合には過熱や火災の危険を引き起こす可能性があります。
• 運用コストが高くなる:磨耗が増え、予備が増え、労働力が増え、時間外労働が増え、機器が詰まりに悩まされると、多くの場合エネルギー消費量が増加します。

優れた除鉄装置は、これらの「未知のリスク」を制御された測定可能なイベントに変え、予測可能なポイントで汚染を捕捉するため、ラインの安定性が維持されます。

どこで最もよく使われますか?

鉄除去装置は、バルク材料の輸送、破砕、粉砕、ふるい分け、または混合が行われる場所ではどこでも一般的です。代表的な業界には次のようなものがあります。

• 採掘および鉱物加工
• 採石と骨材
• セメントおよび建材
• 化学薬品および工業用粉体
• リサイクル（ガラス、プラスチック、C&D、スクラップ由来燃料）
• バルクハンドリングターミナル（港、倉庫、中継所）

受け取った材料が「きれい」であっても、摩耗した部品から内部に汚染が侵入する可能性があります。そのため、多くのプラントでは単一の磁石に頼らずに複数段階の分離を行っています。

一般的な除鉄装置の種類

デバイスが異なれば、解決される問題も異なります。コンベア上の大きな混入鉄向けに作られたものもあれば、粉末内の微細な鉄粒子を対象としたものもあります。実際の比較は次のとおりです。

経験則:磁石を使用して早期に除去できるもの (安価な保護) を使用し、後で最終製品の清浄度を確認する必要があるときに検出/除去を使用します。

適切なシステムを選択する方法

鉄除去装置を選択する場合は、「最も強力な磁石」ではなく、「実際に発生している汚染に適したシステム」に重点を置いてください。以下は、内部評価またはサプライヤーとの話し合いに使用できるチェックリストです。

1. 材料形態:粉末、顆粒、塊、スラリー、混合廃棄物ですか？
2. 粒度分布:大きな不純物鉄、細かい鉄粉塵、あるいはその両方を捕獲しようとしていますか?
3. 水分とベタつき：粘着性のある物質は表面をコーティングし、分離効率を低下させる可能性があります。
4. スループット：トン/時またはkg/時によって、磁石の幅、磁場の適用範囲、および滞留時間が決まります。
5. コンベヤ速度とベルト幅:吊り下げられた磁石とプーリーにとって重要です。
6. インストール上の制約:ヘッドルーム、清掃のためのアクセス、既存のシュートの形状は、ほとんどの人が予想している以上に重要です。
7. 下流リスク:粉砕機、製粉機、分級機、包装ライン、顧客仕様など、何を保護していますか?
8. 洗浄方法:汚染が少ない場合は手動洗浄で問題ありませんが、大量のラインでは自動洗浄設計が必要になることがよくあります。

選択を容易にするために、目標と一般的なソリューションの簡単なマッピングを次に示します。

配置と取り付けのヒント

配置によってパフォーマンスが左右されることがあります。 2 つの工場が同じ装置を購入しても、一方が「磁石に優しい」場所に設置したというだけの理由で、大きく異なる結果が得られることがあります。

• 早めにキャプチャし、後で検証します。リスクの高い機械（粉砕機、製粉機）の前に分離を置き、最終製品段階近くで検出します。
• 転送ポイントを戦略的に使用します。多くの場合、シュートと排出ポイントはより薄い材料カーテンを作成し、分離をより効果的にします。
• 負担の深さを制御:ベルト上の厚いパイルは、金属が磁場から遠く離れているため、捕捉効率が低下します。
• アクセスを掃除するための設計:オペレーターが安全に到達できない場合、清掃はスキップされ、パフォーマンスが「不思議なことに」低下します。
• 粉塵と振動に対する計画を立てる:産業環境では、密閉性が低く、取り付け金具が弱いことが問題となります。

既存のラインを改修する場合は、ベルト幅、ベルト速度、ヘッドルーム、および最も一般的な汚染サイズを測定する短い現場調査を検討してください。これらの基本は、高価な「ほぼ適合」の間違いを防ぎます。

実際にダウンタイムを防ぐメンテナンス

鉄分除去装置は、多くの場合、静かに動作を停止するまで「設定したら後は忘れる」ソリューションとして設置されます。最高のプラントは、単純なルーチンでそれを制御点のように扱います。

• 毎日/シフトチェック:収集ゾーンが過負荷になっていないことを確認します。上流の障害を示す異常な金属タイプを探します。
• 毎週の清掃:特に濡れた素材やほこりの多い素材では、金属を磁場からシールドする可能性がある蓄積物を除去します。
• 月次検査：取り付けボルト、ベルトのトラッキング、シュートの摩耗、およびガードを確認してください。
• 四半期ごとの業績レビュー:「トン当たりに収集された金属」を追跡して、飼料の品質の変化や摩耗部品の問題を特定します。

過小評価されている利点の 1 つは、収集した金属が診断データになることです。金属が突然スパイクした場合は、故障する前に上流で調査できます。

実用的なワークフローの例

ラインを過度に複雑にすることなく、堅牢な鉄除去戦略を構築する簡単な方法は次のとおりです。

1. 受信コントロール:一次破砕機に供給するメインコンベアの上にオーバーバンド磁石を追加します。
2. 転送ポイントの改良:材料が次のステージに落下する場所に磁気ドラムまたはシュートに取り付けられたグリッド磁石を追加します。
3. 品質チェックポイント:純度の仕様が厳しい場合、または顧客監査で証明が必要な場合は、完成品段階の近くに金属探知機を設置します。
4. メンテナンスループ:収集結果を記録し、「追加タスク」としてではなく、標準操作の一部として清掃をスケジュールします。

この段階的なアプローチにより、機器が保護され、製品の品質が向上し、1 本のボルトの欠落がライン全体の停止につながる可能性が低減されます。

サプライヤーの選択と長期的なソリューションの構築

機器のパフォーマンスはデバイスだけではなく、プロセスにどれだけ適合するかが重要です。有力なサプライヤーは、貴社の材料の挙動、フローパターン、リスクポイントについて話し合い、貴社のラインレイアウトと運用の現実に合った構成を推奨できるはずです。

例えば、青島EPIC鉱山機械有限公司 当社は、信頼性と安定した分離が日々重要視されるバルクマテリアル産業と協力しています。サプライヤーを評価するときは、レイアウトのガイダンス、サイジングの推奨事項、オペレーターが現実的に従うことができる明確なメンテナンス指示など、実践的なエンジニアリング サポートの証拠を探してください。

最良の結果を望む場合は、材料の種類、スループット、ベルトの幅/速度、水分レベル、以前に障害が発生した場所など、いくつかの基本事項を事前に共有してください。その情報は「汎用機器」を実際のソリューションに変えます。

よくある質問

Q: 磁石は強いほど良いのでしょうか?
A: 常にではありません。磁界の強さも重要ですが、配置、荷重の深さ、ベルトの速度、材料の挙動も同様に重要です。 「最良の」磁石とは、実際のプロセスで実際の汚染を一貫して捕捉する磁石です。

Q: 除鉄装置はステンレス鋼を捕捉できますか?
A: ステンレス鋼には磁性が弱いものとそうでないものがあります。ステンレス汚染が懸念される場合、製品とプロセスによっては、金属検出器システムがより適切な管理点になる可能性があります。

Q:吊り下げられたマグネットはコンベアのどこに取り付ければよいですか?
A: 一般的な配置場所は、ヘッド プーリーの近く (材料の軌道が変化する場所)、または材料が薄く露出しやすい転写ポイントです。正しい高さと位置は、ベルトの速度と負担の深さによって異なります。

Q: 現在のシステムのパフォーマンスが低下しているかどうかを確認するにはどうすればよいですか?
A: 警告サインには、繰り返しの詰まり、金属が下流に現れる、摩耗部品の損傷が増加する、または磁石/ドラムに目に見える蓄積が含まれることが含まれます。収集された金属を長期にわたって追跡することは、変化を早期に発見する簡単な方法です。

Q: 混入鉄の除去と製品純度の向上の違いは何ですか?
A: 混入鉄の除去は、機械に損傷を与える大きな金属に焦点を当てています。純度の向上は、仕様、外観、または下流の処理品質に影響を与える可能性があるより小さな鉄粒子をターゲットとしています。多くの植物には両方の段階が必要です。

Q: 湿気により分離効率が低下しますか?
A: できます。濡れた材料や粘着性のある材料は凝集し、負担の深さが増し、表面に蓄積が生じる可能性があるため、磁場への曝露が減少します。このような場合は、簡単に掃除できるように設計し、段階的な分離を検討してください。

Q: 機器はどれくらいの頻度で掃除すればよいですか?
A: 汚染率と素材の粘着性によって異なります。多くの作業は毎週の清掃から始まり、観察結果に基づいて調整されます。汚染度の高いラインでは、より頻繁な洗浄または自動洗浄設計が必要になる場合があります。

プロセスから意外な要素を排除します。適切な除鉄装置を使用すると、機械を保護し、品質を安定させ、チーム全体が即座に実感できる方法でダウンタイムを削減できます。材料とラインレイアウトに基づいた構成の推奨事項が必要な場合は、お問い合わせ アプリケーションについて話し合い、実用的な提案を得ることができます。
